Die zur Verfügung stehenden Messgeräte

•  Gas-Tester II H - Pumpe mit Prüfröhrchen



  Hersteller:

  MSA Auer GmbH



  Das System:

  Der Auer MSA Gas-Tester II H dient in Verbindung mit den Prüfröhrchen zum Messen der Konzentration von Gefahrstoffen. Mit der für jeden Prüfröhrchentyp vorgegebenen Hubzahl bildet sich eine Farbanzeige aus, mir der die Konzentration des Schadstoffes abgelesen werden.



  Messprinzip:

  Beim zusammendrücken des Balgs bis zum einrasten wird die Pumpe in Arbeitsposition gebracht. Mit drücken der roten Auslösetasters wird der Pumpenhub ausgelöst. Dadurch wird der Balg mittels einer Feder wieder in die Endlage gedrückt. und 100ml Gas bzw Luft durch das Prüfröhrchen gesaugt. Durch die Angaben auf dem Prüfröhrchen ist die Luftmenge für die Messung bekannt somit die Anzahl der Pumpenhübe. Dadurch entsteht im Röhrchen eine Farbänderung. Die Konzentration des zu bestimmenden Stoffes kann dadurch bestimmt werden.


•  Gasmessgerät Typ CMS Analyzer



  Hersteller:

  Dräger Safety AG & Co. KGaA



  Das System:

  Das Dräger CMS (Chip Mess System) besteht aus dem Analyzer und den gas-spezifischen Chips.
  Der Dräger CMS Analyzer ist mit einem integrierten DataRecorder ausgerüstet, um bis zu 50 Messergebnisse zu speichern. Die gespeicherten Messwerte können im Display angezeigt werden.



  Messprinzip:

  Auf den Chips befinden sich zehn geschlossene Glaskapilaren mit dem stoffspezifischen Reagenzien. Pro Messung wird durch den Analyzer je eine Kapillare als Messkanal geöffnet. Die eingebaute Pumpe saugt gleichmäßig Umgebungsluft durch das Röhrchen. Eine Verfärbung wird optoelektronisch ausgewertet und auf einer Anzeige im Klartext angezeigt.



  Verwendungszweck:

  Das Dräger CMS ist für die Kurzzeitmessung verschiedener gas- oder dampfförmiger Gefahrstoffe in der Luft einsetzbar.
  Mit jedem Chip können bis zu 10 Messungen durchgeführt werden.

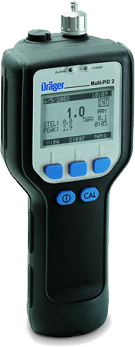

•  Tragbares Photoionisations-Messgerät - Multi PID 2



  Hersteller:

  Dräger Safety AG & Co. KGaA



  Das System:

  Ein Photoionisationsdetektor (Abkürzung: PID) ist ein Gerät zur Erkennung und der Analyse von chemischen Verbindungen in der Umgebungsluft. Beispielsweise sind aromatische Kohlenwasserstoffe vor allem aber organischen Substanzen nachweisbar.



  Messprinzip:

  Das Multi-PID 2 saugt mittels einer Pumpe die Umgebungsluft ein und setzt diese dem UV-Licht einer Gasentladungslampe aus. Wenn ionisierbare Substanzen in der Luft vorhanden sind, wird dies als Konzentration auf dem Display angezeigt.



  Verwendungszweck:

  Das Multi-PID 2 misst die Konzentration flüchtiger Gase und Dämpfe, die von einem Photoionisationsdetektor ionisiert werden können. das Multi-PID 2 zeigt diese Konzentration automatisch, in ppm, an und kann sie speichern.

  Im TVOC Mode unterscheidet das Multi PID 2 nicht zwischen einzelnen Verbindungen. Es zeigt die Gesamtkonzentration aller in der Prüfluft enthaltenen photoionisierbaren Verbindungen an.

  Im Gas Mode wird Benzol selektiv gemessen. Dies wird duch das Vorschalten des PID-Vorröhrchens Benzol erreicht. Dieses Vorröhrchen absorbiert alle Substanzen außer Benzol. Somit gelangt nur Benzol in den Dedektor


•  Mehrgas Messgerät - X-am 5000



  Hersteller:

  Dräger Safety AG & Co. KGaA



  Das System:

  Die chemische Messmethoden nutzen die Reaktivität, Oxidierbarkeit und Reduzierbarkeit der zu messenden Stoffe. Die dafür eingesetzten, kontinuierlich arbeitenden Sensortypen werden in drei Gruppen eingeteilt:

  • Elektrochemische Sensoren für Sauerstoff Messungen
  • Wärmetönungssensoren für EX Messungen
  • Halbleitersensoren oder PID für toxische Gase




  Einsatzbereich:

  Das tragbare Gasmessgerät dient zur kontinuierlichen Überwachung der Konzentration mehrerer Gase in der Umgebungsluft auch in explosionsgefährdeten Bereichen.



  Messprinzip:

  Das X-am 5000 kann vom Hersteller mit bis zu 5 verschieden Messsensoren ausgestattet werden.



  Geräte:

  Die UG Atemschutz/ABC des Landkreises Roth besitzt 3 Geräte mit folgenden Messsensoren:



  Gerät 1:
  · Schwefelwasserstoff = H₂S
  · untere Explosionsgrenze = CH₄
  · Ammoniak = NH₃
  · Kohlenmonoxid = CO
  · Sauerstoffgehalt in der Luft = O₂


  Gerät 2:
  · Kohlenmonoxid = CO
  · Sauerstoffgehalt in der Luft = O₂
  · untere Explosionsgrenze = CH₄
  · Clhor = Cl₂


  Gerät 3:
  · Kohlendioxid = CO₂
  · Sauerstoffgehalt in der Luft = O₂
  · untere Explosionsgrenze = CH₄
  · nitrose Gase = NO₂


•  Gasmessgerät - Orion



  Hersteller:

  Mine Safety Appliances Company
  Europäischer Bevollmächtigter:
  MSA Auer Gmbh



  Das System:

  Die chemische Messmethoden nutzen die Reaktivität, Oxidierbarkeit und Reduzierbarkeit der zu messenden Stoffe. Die dafür eingesetzten, kontinuierlich arbeitenden Sensortypen werden in drei Gruppen eingeteilt:

  • Elektrochemische Sensoren für Sauerstoff Messungen
  • Wärmetönungssensoren für EX Messungen
  • und Halbleitersensoren oder PID für toxische Gase

  Einsatzbereich:

  Das tragbare Gasmessgerät dient zur kontinuierlichen Überwachung der Konzentration mehrerer Gase in der Umgebungsluft auch in explosionsgefährdeten Bereichen.



  Messprinzip:

  Vom Hersteller sind 4 Messsensoren fest eingebaut:

  · Schwefelwasserstoff = H₂S
  · untere Explosionsgrenze = CH₄
  · Kohlenmonoxid = CO
  · Sauerstoffgehalt in der Luft = O₂



•  Windmessgerät - Kaindl Windmaster 2



  Hersteller:

  Kaindl Electronic
  85296 Rohrbach



  Das System:

  Der Windmaster 2 misst unabhängig von der Windrichtung. Durch das Schalensternprinzip erspart es das Ausrichten des Gerätes.



  Einsatzbereich:

  Der Windmaster wird zum Messen der Windgeschwindigkeit eingesetzt. In Verbindung mit einem Kompass und einer Landkarte kann so die Ausbreitung von Gefahr.- und Giftstoffen, in der Luft, berechnet werden.



  Anzeige:

  Der Windmaster zeigt die aktuelle, so wie die durchschnittliche Windgeschwindigkeit an und kann diese auch speichern. Die Anzeige ist auf verschiedene Messbereiche umschaltbar.



  Technische Daten:

  Messkopf:
  - Schaltenstern
  - Edelsteinlager
  - windrichtungsunabhängig
  - geschützter Einbau

  LCD-Anzeigen:
  - aktuelle Windgeschwindigkeit
  - durchschnittliche Windgeschw.*
  - maximale Windgeschwindigkeit*
  - Beaufort Bargraph
  (* Speicherung max. 8 Tage)

  Messeinheiten:
  - KM/H (Kilometer/Stunde)
  - KTS (Knoten)
  - M/S (Meter/Sekunde)
  - MPH (Meilen/Stunde

  Messbereiche:
  - 2.5 ... 150 KM/H
  - 1.3 ... 81 Knoten
  - 0.7 ... 42 M/S
  - 1.5 ... 93 MPH

  Auflösung:
  0.1 (0 ... 19.9), 1 (20 ... 150)

  Messgenauigkeit:
  ± 4%, ± 1 Digit

  Betriebstemperaturbereich:
  -20 ...+50 Grad

  Lagertemperaturbereich:
  -25 ... +70 Grad

  Automatische Abschaltung:
  nach ca. 8 Tagen

  Stativgewinde:
  UNC 6.35x1.27 (Fotostativ)

  Batterietyp:
  CR2032, austauschbar

  Batterie-Lebensdauer:
  bis zu 10 Jahre

  Batterieleerstandsanzeige:
  ja (Blinkbetrieb AV, MX)

  Maße:
  127x55x28 mm (39 Messkopf)

  Gewicht:
  ca. 95 Gramm

  Hergestellt in Deutschland

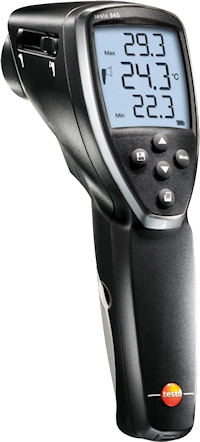

•  Infrarotmessgerät - Testo 845



  Hersteller:

  Testo AG
  79853 Lenzkirch



  Das System:

  Das testo 845 misst mittels Infrarot Oberflächentemperaturen. Über angeschlossene Fühler können zusätzlich Messungen durchgeführt werden.



  Einsatzbereich:

  Das Fernthermometer misst im Nahbereich (7-25cm) auf einem Messpunkt, d=1mm, die Temperatur mit einer Genauigkeit von +/- 1Digit. (+/- 1 Digit entspricht der kleinesten Stelle der Anzeige. Bei dieser Anzeige 0,1°C)

  Bei einem Messabstand > 25 cm kann auf Fernfeldmessung umschalten werden, so sind Messungen bis zu einer Entfernung von bis zu 10m möglich. Dabei vergrößert sich der Messpunkt, im Verhältnis, auf ca. 28cm. Bei eingeschaltetem Laser wird der Messbereich durch 4 Laserpunkte angezeigt.
  Die Messergebnisse können gespeichert und im Anschluss ausgelesen und ausgewertet werden.

  Das Fernthermometer ist nicht EX geschützt und darf daher nicht im Ex-Bereich betrieben werden!
  Auch trotz der Genauigkeit im Nahbereich ist es für diagnostischen Messungen im medizinischen Bereich nicht zugelassen.



  Messbereiche:

  · IR-°C -35°C...+950°C
  · Feuchtemodul 0...100%rF
  Genauigkeit von +/- 1Digit
